Светильник шахтный головной взрывозащищенный серии СГГ 5М.05

Назначение

Светильники головные шахтные СГГ предназначены для индивидуального освещения рабочего места и затемненных участков пути при следовании к месту работы в подземных выработках угольных шахт.

Сертификаты и разрешения

• № РОСС RU.МГ07.В00457

• № РРС 0036800

Нормы

ГОСТ 22782.0-81

ГОСТ 22782.5-78

ГОСТ 22782.7-81

ГОСТ 24471-80

ГОСТ 24786-81

ГОСТ Р 51330.20-99

ТУ 12.001165497.078-98

Область применения

• угольные шахты, рудники, неопасные по газу (метану) и пыли;
• нефтегазодобывающие производства;
• перерабатывающие производства пищевой и химической промышленности;
• жилищно-коммунальные хозяйства;

• городские и газовые службы.

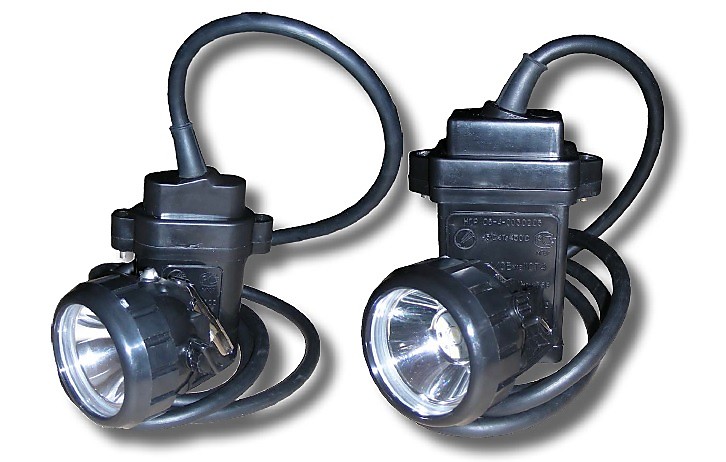

Конструкция

Светильник состоит из корпуса с аккумуляторной батареей внутри и съемной фары, соединенных между собой двухжильным гибким шнуром, защищенным от коротких замыканий предохранителем. Корпус герметичной аккумуляторной батареи представляет собой пластмассовую коробку. Специальные винты крепят крышку к корпусу. На корпусе батареи предусмотрены две скобы, с помощью которых светильник крепится на поясе рабочего. Фара представляет собой литой пластмассовый корпус, в котором смонтированы контактная система, светодиодный модуль, переключатель и контактная втулка. Переключатель на корпусе фары предназначен для включения светодиодного модуля светильника и выбора режимов ее работы: рабочего или резервного, и зарядный узел, через который аккумуляторная батарея подключается к зарядному устройству. Крепление фары на каске рабочего осуществляется с помощью скобы и пластинчатой пружины. Вскрытие фары возможно только после отвинчивания стопорного винта. Взрывозащита и пылевлагонепроницаемость светильников обеспечивается за счет применения резиновых уплотнений, специальной конструкции фары и наличием в электрической цепи предохранителя от токов короткого замыкания. Светильники могут поставляться с аккумуляторными батареями различной емкости, с корпусными деталями разного цвета, указываемых при заказе.

Преимущества

• высокая надежность и долговечность светильников в эксплуатации обеспечивается:
• применением гибкого специального шнура;
• выполнением корпусных деталей блока аккумуляторной батареи, крышки и фары из ударопрочной пластмассы;
• использование нового поликарбоната для светопропускающего элемента делает его поверхность устойчивой к абразивным воздействиям, в следствие чего он не подвержен царапинам и помутнению.

Комплектность

• Светильник – 1 шт.;
• Планка – 1 шт.;
• Самонарезающий винт (М3*8) – 2 шт.;
• Комплект запасных частей (на 100 светильников);
• Предохранитель - 1 шт./коробку;
• Эксплуатационная документация (паспорт) – 1 шт./коробку.

• Техническое описание по эксплуатации батареи - 1 шт.

Структура условного обозначения

СГГ.5М.О5*

СГ – светильник головной;

Г – с герметичной аккумуляторной батареей;

5М;5.1М – модификация;

О – климатическое исполнение;

5 – категория размещения

Условное обозначения при заказе и в документации другого изделия

Светильник СГГ.5М.О5* ТУ 12.001165497.078-98 код ОКП 31 4611

Технические характеристики
